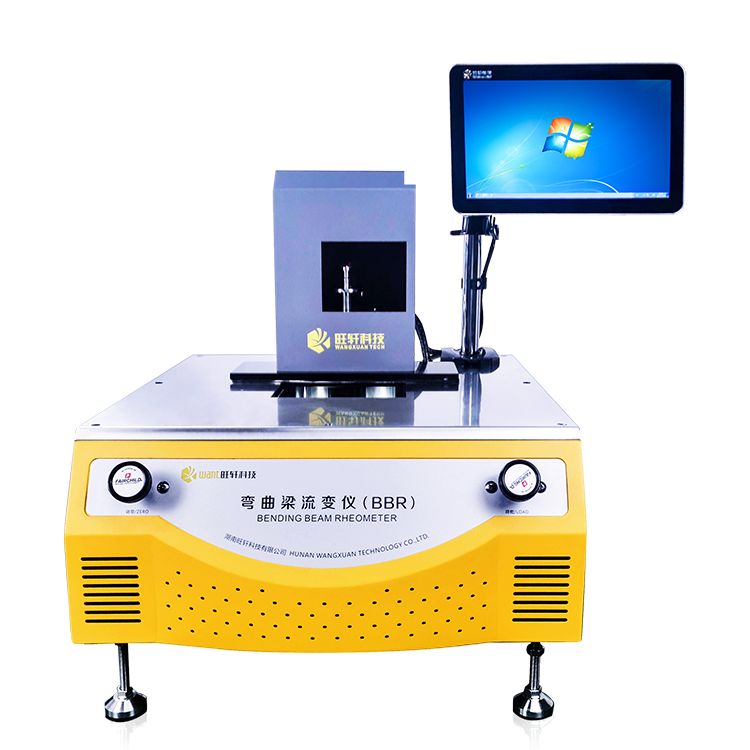

WXBBR-2瀝青彎曲梁流變儀（BBR）
(專利號：201930472969.2 軟件著作：2019SR1289746)
一、 簡介

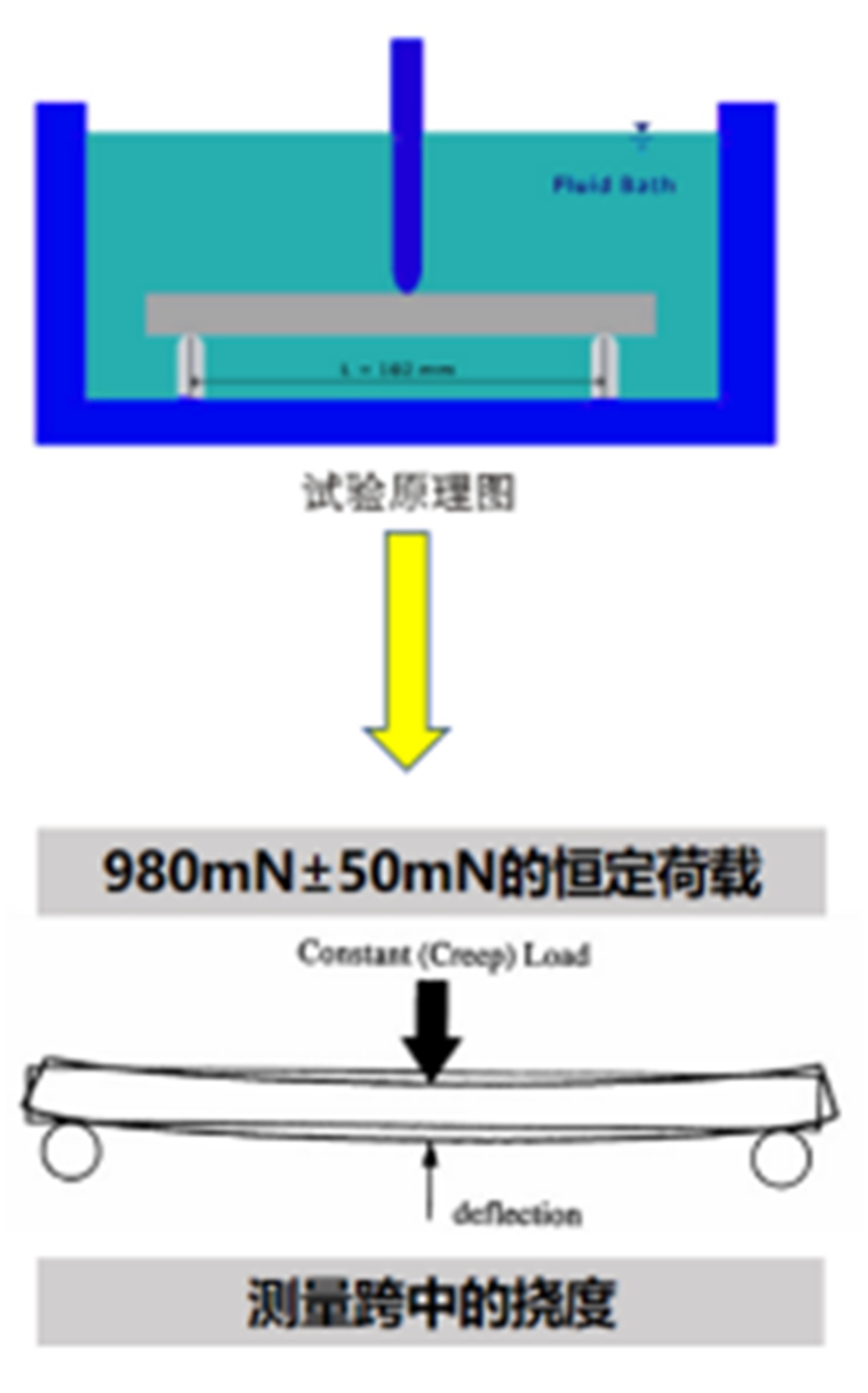

WXBBR-2瀝青彎曲梁流變儀（BBR）是湖南旺軒科技有限公司按照現行依據《公路工程瀝青及瀝青混合料試驗規程JTG E20-2011》、《AASHTO T313-09試驗使用彎曲梁流變儀BBR測定的瀝青結合料的彎曲蠕變硬度標準方》、ASTM D 6648《美國材料與試驗協會標準》、SH-T 0775-2005 《瀝青彎曲蠕變勁度測定法(BBR法)》、EN 14771-2012《瀝青和瀝青粘合劑.撓曲蠕變剛性的測定》 等規范。設備采用微機自動控制技術、高精度傳感器技術、制冷技術及氣動控制技術開發的，主要用測定瀝青的彎曲蠕變勁度和m值。該方法可用于原樣瀝青、壓力老化后的瀝青和薄膜烘箱（或旋轉薄膜烘箱）后的老化瀝青。儀器結構緊湊、式樣美觀，微機進行整個過程的全自動測試。

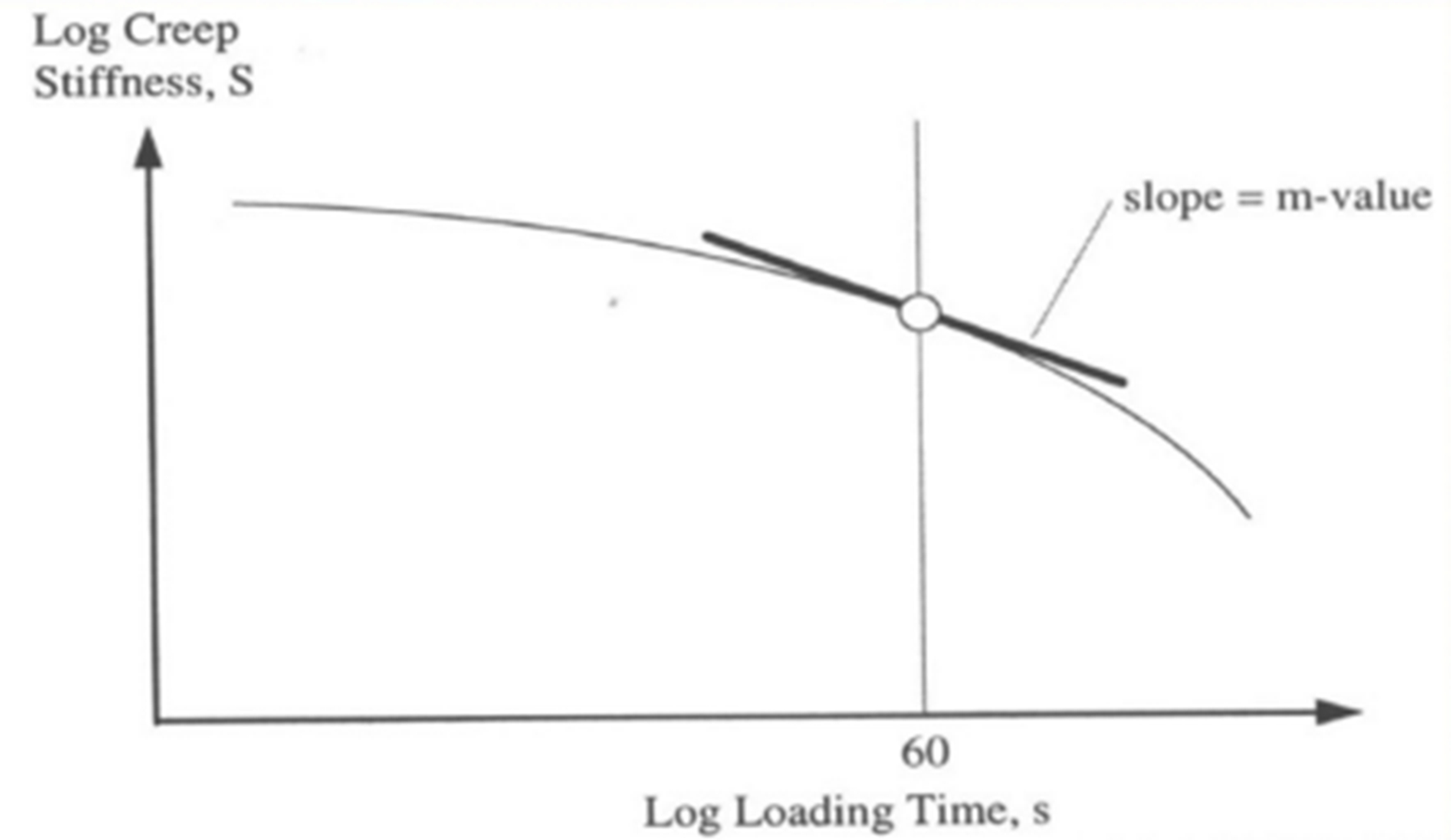

加載時間取對數T
二、技術參數
1、加載機構：無摩擦空氣軸承加載。
2、加載軸：不銹鋼材質。
3、測試載荷：標準0到350g可調系統在測試過程中保持±1g的精度。
4、測試周期：預加載，恢復，測試加載的周期完全由用戶設定，力傳感器最大荷載500g。
5、荷載分辨率：0.1mN。
6、加載范圍：試驗周期內維持加載在±10mN以?xún)?nèi)。
7、接觸荷載：35mN±5 mN。
8、試驗荷載：980mN±50 mN。
9、試件支撐：直徑6mm的不銹鋼，間距102±1mm。
10、試樣尺寸：12.7*6.35*127mm。
11、高精度位移傳感器：0-10mm，分辨率為1μm。
12、加載軸：帶有半徑6.3±1.3mm球形接觸點。
13、采用工業級電腦：13.3寸電容觸摸屏控制，操作系統win10，CPU I5 內存4G硬盤SSD128G。

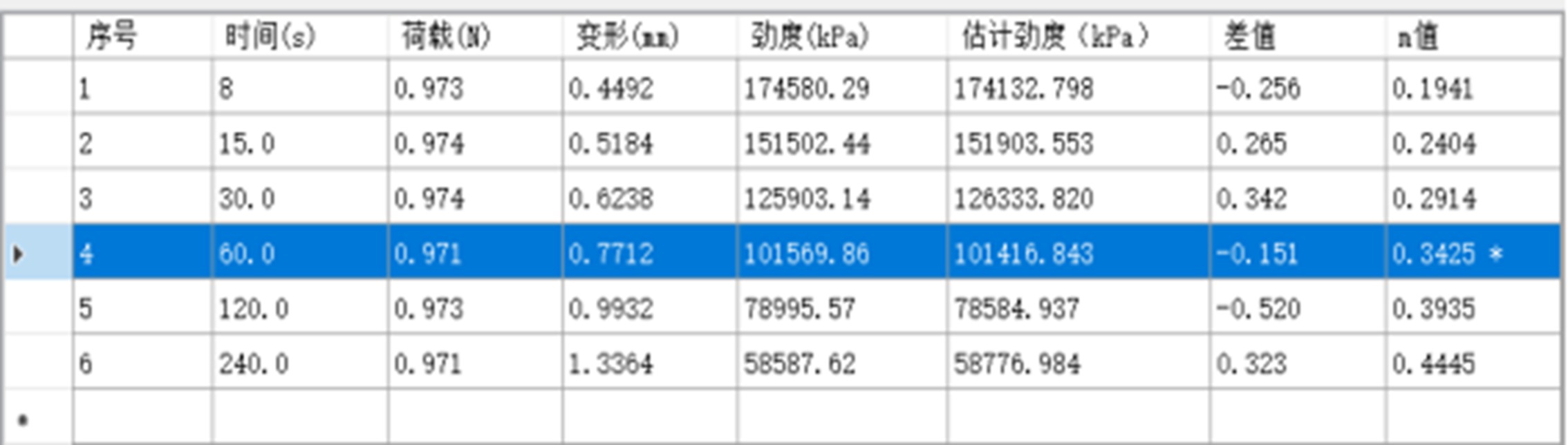

14、數據顯示：微機顯示載荷，位移和水浴溫度，可方便設置和操作各參數，在測試過程中實時顯示載荷，位移和水浴溫度曲線。
15、制冷單元：外置低溫循環水浴。
16、溫度控制范圍：室溫到-36℃，精度±0.05℃，溫度分辨率0.001℃。
17、外置壓縮空氣供氣：0.8MPa干燥潔凈空氣。
18、電源：220V，500W。
19、外形尺寸：600*600*550mm。
三、配置清單
序號 | 名稱 | 規格 | 數量 | 備注 |
1 | 主機 | 包含加載機構 | 1臺 | |
2 | 氣動加載控制系統 | 1套 | ||
3 | 制冷循環機 | ＋10～-36℃ | 1臺 | |
4 | LVDT高精度位移傳感器 | 0-10mm | 1只 | |
5 | 高精度負荷傳感器 | 5N | 1只 | |
6 | 控制與數據采集系統 | 1套 | ||
7 | 數據采集與分析軟件 | 1套 | ||
8 | 品牌工業觸摸屏一體機 | 13.3寸 | 1臺 | |
9 | 試模 | 鋁合金 | 3付 | |
10 | 標準彎曲梁(厚) | 127±5*12.7±0.25*6.4±0.1mm | 1根 | 不銹鋼 |
11 | 標準彎曲梁(薄) | 127±5*12.7±0.25*（1.0~1.6）mm | 1根 | 不銹鋼 |
12 | 校準砝碼 | 100g*4個 | 1套 | |
13 | 位移校準標準塊 | 2mm、4mm、6mm、8mm、10mm | 1套 | 共五個規格 |
14 | 無油靜音空壓機 | 1臺 | 選配 | |
15 | 使用說明書 | 1份 | ||
16 | 合格證 | 1份 |
四、產品證書
